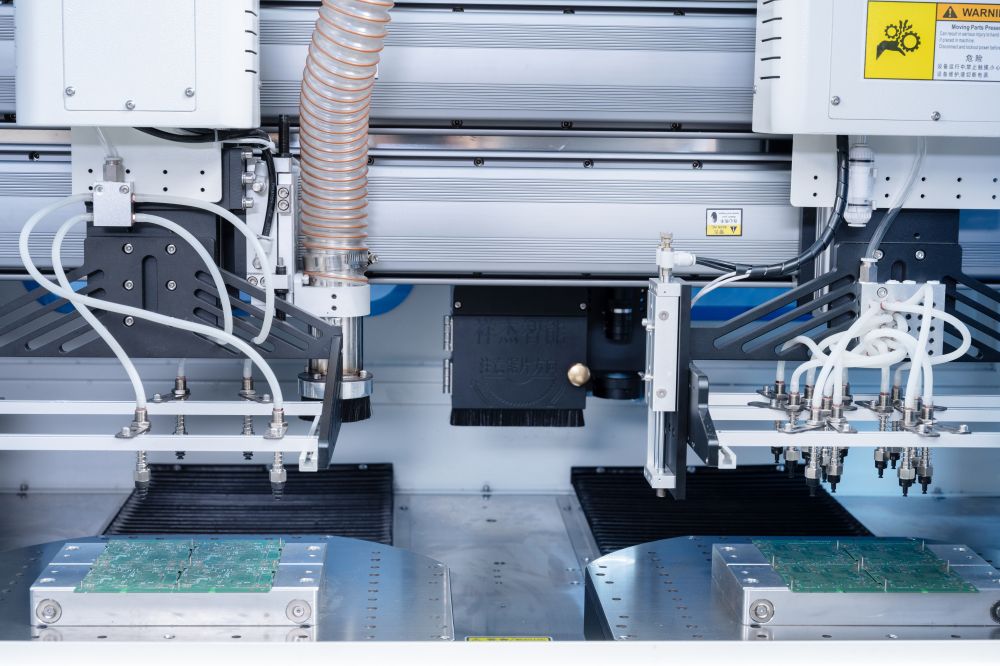

1. 雙工位無應力切割。
2. MARK點精準定位。
3. 進口視覺彩色高清工業相機,自動攝像。
4. 進口高速電主軸。
5 雙工位高效切割。
6.與其他自動化設備配合，實現無人智能化"PCBA線路板"分板一體化。適用范圍：廣泛應用于電腦數碼、汽車行業、3C數碼/家電等行業應用。切割效率高、穩定性強、安全性高、長期穩定使用，是一款高品質，高性價比的全新理念分板機。
7.WIN7系統，中英文界面
8.操作簡單快捷
9.定位準確，編程時間短
10.三級登錄權限
|
工作模式 |
在線式 |
|
工作臺數量 |
雙工位360度旋轉 |
|
切割尺寸 |
350*350mm 雙平臺 |
|
軸控制方式 |
PC工業電腦 |
|
馬達驅動方式 |
交流無刷伺服馬達 |
|
人機操作及數據儲存 |
PC系統 |
|
切割速度(可調) |
0~100mm/s |
|
主軸轉速 |
20000-60000rpm |
|
機臺重復精度 |
±0.02mm |
|
切割精度 |
±0.02mm |
|
PCB最大厚度 |
3.5mm |
|
主機電壓 |
220V 50HZ 1P |
|
主機功率 |
5 KVA |
|
集塵方式 |
上集塵 |
|
集塵機電壓 |
380V 50HZ 3P |
|
工作氣壓 |
0.4-0.6mpa |
|
機臺尺寸 |
L2200*W1200*H2200mm |
|
重量 |
765kg |

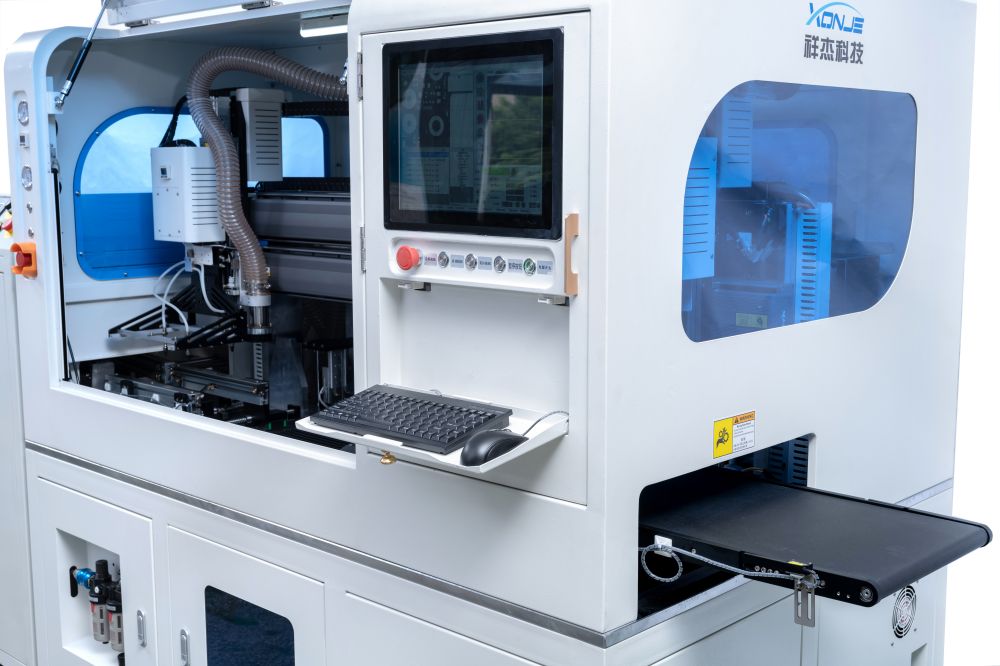

WIN7系統，中英文界面
操作簡單快捷
定位準確，編程時間短
三級登錄權限
Mark定位補正系統
可使換線及更換治具更簡潔精準，并能有效防止在線生產時板未擺放到位，或者混料而產生切壞產 品。由于貴司產品可能有雙面加工可能，標準的MARK點只有一側,所以補正動作必不可缺,而可使用的Mark點，通常形狀不規則，外形不規則；容易出現報錯或者補償偏移，根據前期的經驗我司通過采用智能相機升級算法，和特殊光源，大幅提高識別通過率和補償精度。
視覺系統
高像素彩色數字相機及大倍率鏡頭，可輔助程式示教及編輯模擬功能。自動MARK定位輔正系統。

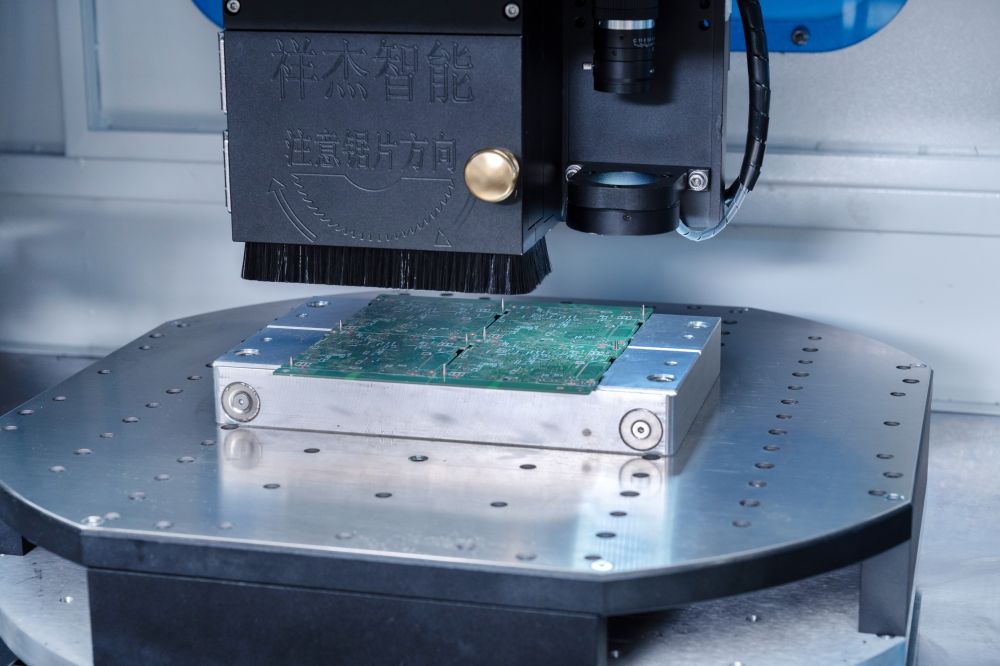

產品中轉平臺
雙平臺模組式伺服控制系統，具有極高的穩定性，切割精度可達士0.01mm ,滿足各種切割需求，保證生產品質。

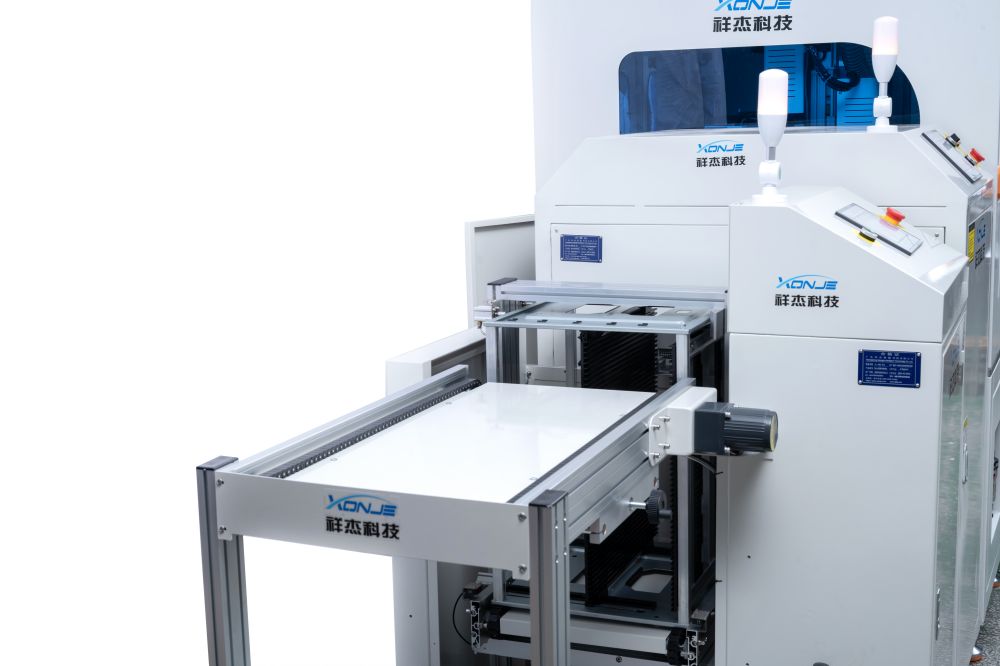

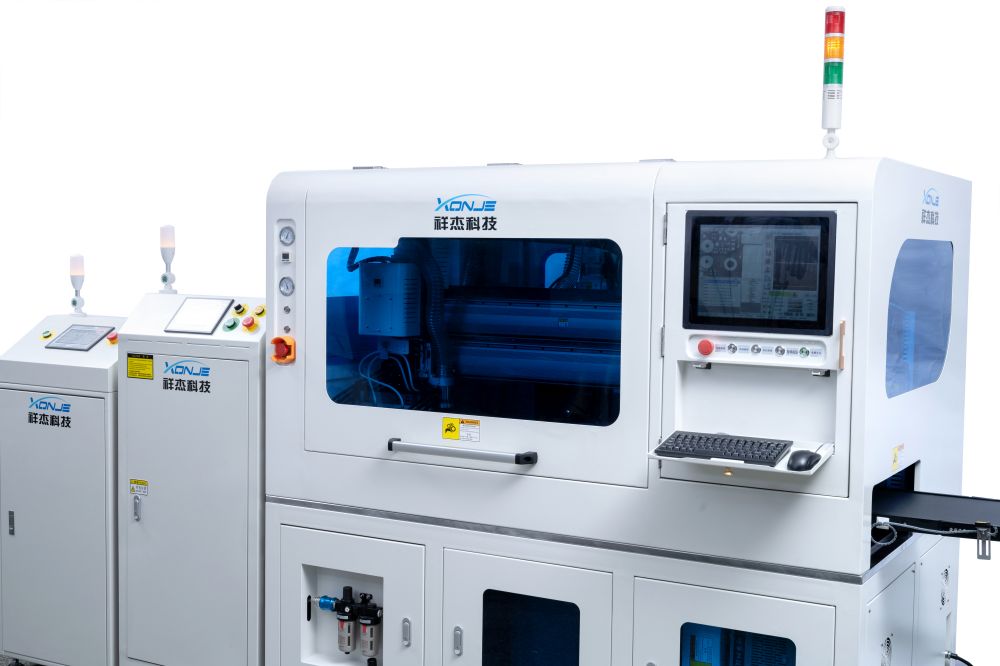

全自動在線視覺鋸片分板機生產線
